Giới thiệu sản phẩm

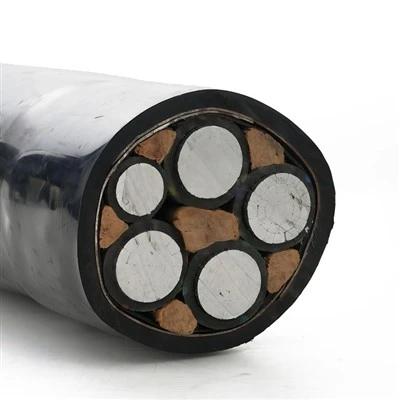

Cáp nhôm nhiều lõi bọc thép điện áp thấp YJLHVS-này được thiết kế đặc biệt để truyền tải điện công nghiệp-công suất cao và công trình xây dựng kỹ thuật ngoài trời, với điện áp định mức 0,6/1KV, thông số kỹ thuật tiêu chuẩn quốc gia lõi 3+1 (3*300+1*150mm²), được trang bị lớp cách điện mật độ-XLPE + cấu trúc hỗn hợp vỏ bọc PVC.
Nó có tính năng lắp đặt-không cần cầu nối và tính linh hoạt mạnh mẽ, thích hợp cho việc truyền tải điện ổn định lâu dài-trong phân phối điện, xây dựng, quang điện, công nghiệp, đường sắt và các tình huống khác, là loại cáp đặc biệt có khả năng thích ứng cao dành cho cơ sở hạ tầng kỹ thuật và cung cấp điện công nghiệp.
Là Cáp truyền tải điện công nghiệp chuyên nghiệp, nó được tối ưu hóa cho các kịch bản điện năng cao-như nhà máy công nghiệp, trạm quang điện và hỗ trợ đường sắt với tổn thất truyền dẫn dây dẫn thấp và khả năng mang dòng-đạt tiêu chuẩn. Cáp xây dựng ngoài trời này được nâng cấp để chống chịu thời tiết ngoài trời và thuận tiện cho việc xây dựng, với tính linh hoạt tuyệt vời để bố trí trực tiếp mà không cần cầu.
Dựa vào-dây dẫn nhôm chất lượng cao và công nghệ bọc thép tiên tiến, Cáp dòng điện công nghiệp đảm bảo truyền tải điện ổn định để cung cấp điện liên tục trong công nghiệp và Cáp xây dựng ngoài trời giúp giảm đáng kể độ khó khi xây dựng ngoài trời, đáp ứng đầy đủ mọi tình huống cung cấp điện công nghiệp và xây dựng ngoài trời.
Đặc điểm
- Dây dẫn:Dây dẫn hợp kim nhôm nén.
- Cách nhiệt:Polyetylen-chậm cháy-được liên kết chéo với các đặc tính chống cháy-và chống ẩm-.
- Lớp giáp:Áo giáp băng thép đôi.
- Vỏ bọc:Polyvinyl clorua (PVC) 90 độ (chất chống cháy) thân thiện với môi trường.
|
Mặt cắt dây dẫn danh định- |
Đường kính dây dẫn |
Độ dày cách nhiệt |
Đường kính ngoài gần đúng của cáp |
Trọng lượng gần đúng của cáp |
Điện trở DC của dây dẫn ở 20 độ |
Khả năng mang dòng cáp |
|
mm2 |
mm |
mm |
mm |
kg/km |
Nhỏ hơn hoặc bằng Ω/km |
A |
|
3×25 |
6.00 |
4.5 |
34.81 |
1084 |
1.200 |
105 |
|
3×35 |
7.00 |
4.5 |
36.45 |
1195 |
0.868 |
132 |
|
3×50 |
8.40 |
4.5 |
40.15 |
1482 |
0.641 |
150 |
|
3×70 |
10.00 |
4.5 |
42.35 |
1669 |
0.443 |
185 |
|
3×95 |
11.60 |
4.5 |
47.78 |
2178 |
0.320 |
220 |
|
3×120 |
13.00 |
4.5 |
50.24 |
2420 |
0.253 |
245 |
|
3×150 |
14.60 |
4.5 |
52.97 |
2720 |
0.206 |
275 |
|
3×185 |
16.20 |
4.5 |
55.49 |
3013 |
0.164 |
315 |
|
3×240 |
18.40 |
4.5 |
62.04 |
3858 |
0.125 |
365 |
|
3×300 |
20.60 |
4.5 |
66.26 |
4417 |
0.100 |
410 |
|
3×400 |
23.80 |
4.5 |
71.45 |
5218 |
0.0778 |
455 |
|
3×500 |
26.60 |
4.5 |
79.77 |
6404 |
0.0605 |
500 |
Thông số kỹ thuật cốt lõi
|
Danh mục thông số |
Đặc điểm kỹ thuật |
Danh mục thông số |
Đặc điểm kỹ thuật |
|
Số mô hình |
YJLHVS |
Điện áp định mức |
0,6/1KV |
|
Vật liệu dẫn điện |
Nhôm |
Vật liệu cách nhiệt |
XLPE |
|
Số lượng lõi & kích thước |
3+1lõi (3*300+1*150mm²) |
Loại cáp |
Cáp nhôm bọc thép |
|
Áo khoác |
PVC bọc thép |
Nhiệt độ làm việc |
90 độ |
|
Bán kính uốn tối thiểu |
7D |
Màu sắc |
Tùy chỉnh cá nhân |
|
MOQ |
100 mét |
Kiểu |
Điện áp thấp |
|
Các tính năng chính |
Cầu nối-cài đặt miễn phí, tính linh hoạt mạnh mẽ |
Nơi xuất xứ |
Hà Bắc, Trung Quốc |
|
Ứng dụng |
Phân phối điện, Xây dựng, Quang điện, Công nghiệp, Đường sắt, Xây dựng |
Tên sản phẩm |
Cáp bọc thép dạng xích |
Ưu điểm cốt lõi
Cáp dòng điện công nghiệp được thiết kế cho dòng điện công nghiệp cao, có lõi 3+1 tiết diện lớn, khả năng mang-dòng đủ và tổn hao truyền tải thấp, phù hợp với nguồn điện-cao dài hạn-trong các nhà máy công nghiệp và trạm quang điện, độ dẫn điện ổn định mà không quá nóng.
Cáp xây dựng ngoài trời được tối ưu hóa cho công trình ngoài trời, có độ linh hoạt cao hơn cáp bọc thép thông thường, hỗ trợ lắp đặt-không cần cầu nối để tiết kiệm chi phí và thời gian xây dựng, thích ứng với cơ sở hạ tầng ngoài trời và hệ thống dây điện tại công trường.
Vật liệu cách nhiệt mật độ cao-XLPE có độ bền cách nhiệt và khả năng chống đánh thủng cao, phù hợp với vỏ bọc PVC bọc thép để chống-đùn và chống mài mòn, phù hợp với cả môi trường phức tạp trong nhà và ngoài trời.
Bán kính uốn tối thiểu 7D, hiệu suất uốn tuyệt vời, bố trí góc linh hoạt, xử lý và lắp đặt thuận tiện, cải thiện đáng kể hiệu quả xây dựng cho các tình huống kỹ thuật khác nhau.
Hỗ trợ tùy chỉnh màu sắc được cá nhân hóa để nhận dạng đường, MOQ thấp 100 mét, phù hợp cho cả hoạt động mua sắm xây dựng nhỏ và cung cấp số lượng lớn-quy mô lớn, cung cấp trực tiếp tại nhà máy với chất lượng ổn định.
