Tổng quan về sản phẩm

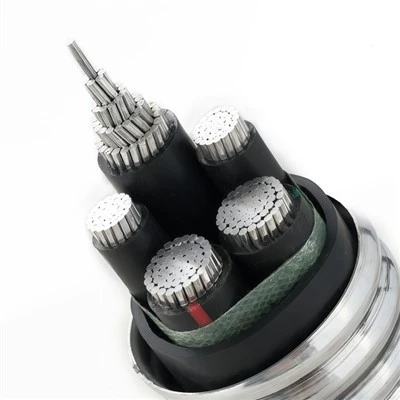

YJLHV22 là cáp nguồn bọc thép băng đôi, có độ linh hoạt cao với vỏ bọc bên ngoài bằng PVC và lớp cách điện chống nước bằng polyetylen liên kết chéo 90 độ-, có thông số kỹ thuật-lõi đơn hoặc đa{4}}lõi. Đây là cáp chống cháy Loại B-được trang bị một dây dẫn trần tùy chọn để liên kết đẳng thế và được thiết kế như một Cáp cách ly kép đáng tin cậy cho các tình huống xây dựng và công nghiệp đa dạng.
Với lớp vỏ ngoài bằng nhựa PVC được xếp hạng FT4-, Cáp bọc thép điện áp cao cao cấp này cho phép chôn trực tiếp và hoạt động ổn định trong môi trường ăn mòn và các tòa nhà không cháy. Nó hoạt động hiệu quả trong phạm vi nhiệt độ rộng từ -40 độ ~ 90 độ, với độ dẫn từ cao, chống xói mòn và chống ẩm, thích ứng hoàn hảo với các ứng dụng công nghiệp, ngầm, nhà máy điện, đường sắt và xây dựng.
Là Cáp nhôm 4 lõi tiêu chuẩn (hỗ trợ các thông số kỹ thuật lõi tùy chỉnh bao gồm 1/2/3/4/3+1 trở lên), nó được-lắp ráp trước tại nhà máy với lớp giáp nhôm có khả năng tự khóa-có độ linh hoạt cao và vỏ bọc bên ngoài bằng PVC kín. Cáp cách ly kép chuyên nghiệp này giúp giảm đáng kể những khó khăn khi xây dựng và chi phí nhân công do đi dây đường ống truyền thống gây ra, không cần thêm đường ống, phụ kiện hoặc các quy trình{10}tốn nhiều nhân công như kéo dây, luồn dây và tạo hình ống. Đây cũng là Cáp bọc thép điện áp cao tiết kiệm chi phí với thời gian sử dụng lâu dài và cấu trúc Cáp nhôm 4 lõi chắc chắn đáp ứng đầy đủ nhu cầu truyền tải điện lớn hiện tại của nhiều dự án hạng nặng khác nhau.
|
Số lõi và mặt cắt danh nghĩa |
Độ dày của vật liệu cách nhiệt |
Độ dày của băng thép |
Độ dày của vỏ bọc |
Xấp xỉ. Đường kính tổng thể |
Xấp xỉ. Cân nặng |
Tối đa. Điện trở DC của dây dẫn (20°C) |
|
(mm2) |
(mm) |
(mm) |
(mm) |
(mm) |
(kg/km) |
(Ω/km) |
|
3×4+1×2.5 |
0.7/0.7 |
0.2 |
1.8 |
15.5 |
318 |
7.41/12.1 |
|
3×6+1×4 |
0.7/0.7 |
0.2 |
1.8 |
16.8 |
371 |
4.61/7.41 |
|
3×10+1×6 |
0.7/0.7 |
0.2 |
1.8 |
19.3 |
478 |
3.08/4.61 |
|
3×16+1×10 |
0.7/0.7 |
0.2 |
1.8 |
22.1 |
615 |
1.91/3.08 |
|
3×25+1×16 |
0.9/0.7 |
0.2 |
1.8 |
25.1 |
794 |
1.20/1.91 |
|
3×35+1×16 |
0.9/0.7 |
0.2 |
1.8 |
26.8 |
926 |
0.868/1.91 |
|
3×50+1×25 |
1.0/0.9 |
0.2 |
1.9 |
30.2 |
1175 |
0.641/1.20 |
|
3×70+1×35 |
1.1/0.9 |
0.2 |
2.0 |
35.1 |
1570 |
0.443/0.868 |
|
3×95+1×50 |
1.1/1.0 |
0.5 |
2.2 |
40.4 |
2359 |
0.320/0.641 |
|
3×120+1×70 |
12./1.1 |
0.5 |
2.3 |
45 |
2886 |
0.253/0.443 |
|
3×150+1×70 |
1.4/1.1 |
0.5 |
2.5 |
49.1 |
3396 |
0.206/0.443 |
|
3×185+1×95 |
1.6/1.1 |
0.5 |
2.8 |
54.3 |
4070 |
0.164/0.320 |
|
3×240+1×120 |
1.7/1.2 |
0.5 |
2.8 |
59.1 |
4855 |
0.125/0.253 |
|
3×300+1×150 |
1.8/1.4 |
0.5 |
3.0 |
66.0 |
6028 |
0.100/0.206 |
Thông số kỹ thuật cốt lõi
|
Mục tham số |
Đặc điểm kỹ thuật |
Mục tham số |
Đặc điểm kỹ thuật |
|
Số mô hình |
YJLHV |
Điện áp định mức |
0,6/1KV (Có điện áp L/M/H) |
|
Vật liệu dẫn điện |
Hợp kim nhôm |
Vật liệu cách nhiệt |
XLPE + PVC (Cách ly kép) |
|
Kích thước tiêu chuẩn |
4*240mm2 |
Phạm vi mặt cắt ngang |
1,5mm2-1000mm2 (Có thể tùy chỉnh) |
|
Nhiệt độ làm việc |
-40 độ ~ 90 độ |
Loại bọc thép |
Áo giáp băng thép đôi |
|
Chất liệu áo khoác |
PVC |
Bán kính uốn tối thiểu |
7D |
|
Đặc điểm kỹ thuật cốt lõi |
1/2/3/4/3+1/5/3+2/4+1 |
Màu sắc |
Đen (Đã sửa) |
|
Các tính năng chính |
Độ dẫn từ cao, chống xói mòn, chống ẩm |
MOQ |
100 mét |
|
Giấy chứng nhận |
CCC/ISO/CE |
Nơi xuất xứ |
Hà Bắc, Trung Quốc |
|
Ứng dụng |
Công nghiệp, Ngầm, Nhà máy điện, Đường sắt, Tòa nhà |
Loại cáp |
Cáp điện bọc thép lõi nhôm |
Tính năng sản phẩm & Ưu điểm cốt lõi
Cách ly kép và chống thấm nước-Hiệu suất chống cháy
Là Cáp cách ly kép chuyên nghiệp, nó sử dụng lớp cách điện chống thấm polyetylen liên kết chéo 90 độ-cộng với cấu trúc kép vỏ bọc bên ngoài bằng PVC được xếp hạng FT4-, có khả năng cách nhiệt tuyệt vời, đặc tính chống thấm nước và chống cháy loại B-, không thoát ra khí độc trong quá trình đốt, hoàn toàn tuân thủ các tiêu chuẩn an toàn của tòa nhà không cháy, ổn định ở nhiệt độ khắc nghiệt từ -40 độ đến 90 độ .
Áo giáp điện áp cao và khả năng thích ứng chôn cất trực tiếp
Cáp bọc thép điện áp cao cao cấp có lớp giáp-có độ linh hoạt cao-tự khóa bằng băng thép kép, được-lắp ráp và bịt kín toàn bộ tại nhà máy, khả năng chịu áp lực và chống ăn mòn mạnh, được thiết kế đặc biệt để chôn trực tiếp, hoàn toàn phù hợp với môi trường ăn mòn khắc nghiệt và các công trường kỹ thuật-nặng nhọc.
Dây dẫn nhôm 4 lõi & Thiết kế linh hoạt
Cáp nhôm 4 lõi tiêu chuẩn được làm bằng hợp kim nhôm chất lượng cao, có độ dẫn điện từ cao, độ dẫn điện ổn định và tổn thất năng lượng thấp, phù hợp với mặt cắt ngang lớn 4*240 mm2-để truyền dòng điện lớn-hiệu quả; được trang bị một dây dẫn trần tùy chọn để liên kết đẳng thế, tính linh hoạt cao đảm bảo dễ dàng- thi công tại chỗ.
Lao động-Tiết kiệm & chi phí-Giảm xây dựng
Thiết kế-lắp ráp tích hợp tại nhà máy giúp loại bỏ các ống, phụ kiện bổ sung và các quy trình phức tạp như kéo dây, tạo ren và tạo hình ống, trực tiếp giảm độ khó khi xây dựng và chi phí nhân công đi dây đường ống, cải thiện đáng kể hiệu quả xây dựng và giảm chi phí tổng thể của dự án.
Ứng dụng rộng rãi và chứng chỉ đầy đủ
Bán kính uốn tối thiểu 7D, linh hoạt mạnh mẽ cho không gian hẹp và tuyến đường phức tạp; chống xói mòn và chống ẩm để sử dụng lâu dài-trong môi trường ngầm và ăn mòn; hoàn thành các chứng chỉ CCC/ISO/CE, mặt cắt-và số lõi có thể tùy chỉnh, phù hợp với các dự án kỹ thuật toàn cầu.
