Tổng quan về sản phẩm

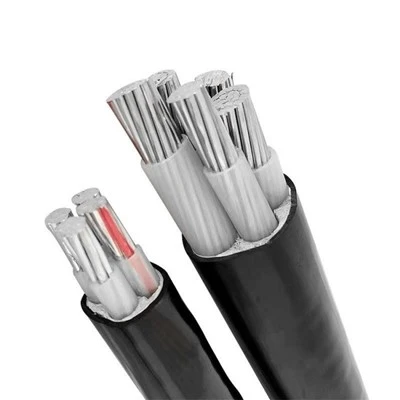

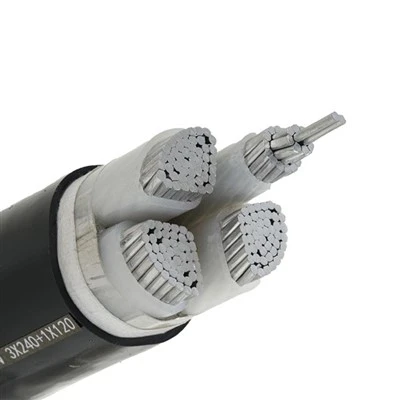

Cáp XLPE vỏ bọc PVC cách điện XLPE dây dẫn nhôm YJLV là một-sản phẩm truyền tải điện bọc thép hiệu suất cao, được thiết kế đặc biệt cho các kịch bản phân phối điện, quang điện và nhà máy điện. Là Cáp dẫn nhôm cao cấp, nó sử dụng nhôm có độ tinh khiết cao làm dây dẫn, đảm bảo độ dẫn điện ổn định và hiệu quả về chi phí, đáp ứng hoàn hảo các yêu cầu truyền tải điện nghiêm ngặt của người mua công nghiệp toàn cầu. Cáp High Armor này được trang bị các loại áo giáp có thể tùy chỉnh (SWA/STA/AWA/ATA) và lớp cách điện XLPE kép & vỏ bọc PVC, chống lại hư hỏng cơ học bên ngoài, ăn mòn và độ ẩm một cách hiệu quả, đảm bảo-hoạt động đáng tin cậy lâu dài trong nhiều môi trường làm việc khắc nghiệt. Với nhiều mặt cắt và cấu hình lõi có thể tùy chỉnh, nó thích ứng với các mức điện áp LV, MV và HV, cung cấp các giải pháp linh hoạt cho các quy mô dự án khác nhau.
Thông số kỹ thuật
|
tham số |
Đặc điểm kỹ thuật |
tham số |
Đặc điểm kỹ thuật |
|
Người mẫu |
YJLV |
Điện áp định mức |
8,7kV, 10kV, 15kV, 20kV, 26kV, 33kV, 35kV |
|
Vật liệu dẫn điện |
Nhôm |
Cách nhiệt / Áo khoác |
XLPE / PVC |
|
Nhiệt độ hoạt động |
90 độ |
Màu sắc |
Đen |
|
Mặt cắt ngang |
1,5mm2–630mm2 (Có thể tùy chỉnh) |
Cốt lõi |
1/2/3/4/3+1/5/3+2/4+1 |
|
Loại áo giáp |
SWA/STA/AWA/ATA (Tùy chỉnh) |
Loại điện áp |
LV/MV/HV |
|
Số lượng đặt hàng tối thiểu |
100 mét |
Chứng chỉ |
CCC, ISO, CE |
|
Dịch vụ tùy chỉnh |
Hỗ trợ OEM & ODM |
Nguồn gốc |
Hà Bắc, Trung Quốc |
|
Ứng dụng |
Phân Phối Điện, PV, Nhà Máy Điện |
Loại cáp |
Cáp bọc thép lõi nhôm |
Đặc trưng
Nhiệt độ hoạt động là nhiệt độ hoạt động định mức tối đa của dây dẫn, là 90 độ; nhiệt độ tối đa trong thời gian ngắn mạch không được vượt quá 250 độ và thời lượng không quá 5 giây; nhiệt độ lắp đặt và đặt cáp là nhiệt độ tối thiểu để lắp đặt và đặt cáp không nhỏ hơn 0 độ; đối với cáp được đặt trên không, nhiệt độ xung quanh là 40 độ ; đối với cáp được đặt trong đất, nhiệt độ xung quanh là 25 độ .
|
Thông số và thông số kỹ thuật của cáp bọc PVC cách điện xlpe lõi nhôm lõi nhôm xlpe |
|||||
|
Diện tích mặt cắt ngang danh nghĩa |
Độ dày cách nhiệt |
Độ dày vỏ bọc |
Khoảng tổng thể |
Xấp xỉ. cân nặng |
Điện trở DC tối đa của dây dẫn ở 20 độ |
|
mm2 |
mm |
mm |
mm |
kg/km |
Ω/ km |
|
1x1.5 |
0.7 |
1.4 |
6 |
||
|
1x2.5 |
0.7 |
1.4 |
6 |
41 |
12.1 |
|
1x4 |
0.7 |
1.4 |
7 |
49 |
7.41 |
|
1x6 |
0.7 |
1.4 |
7 |
59 |
4.61 |
|
1x10 |
0.7 |
1.4 |
8 |
80 |
3.08 |
|
1x16 |
0.7 |
1.4 |
9 |
105 |
1.91 |
|
1x25 |
0.9 |
1.4 |
11 |
147 |
1.20 |
|
1x35 |
0.9 |
1.4 |
12 |
184 |
0.868 |
|
1x50 |
1.0 |
1.4 |
13 |
236 |
0.641 |
|
1x70 |
1.1 |
1.4 |
15 |
314 |
0.443 |
|
1x95 |
1.1 |
1.5 |
17 |
406 |
0.320 |
|
1x120 |
1.2 |
1.5 |
19 |
496 |
0.253 |
|
1x150 |
1.4 |
1.6 |
21 |
609 |
0.206 |
|
1x185 |
1.6 |
1.6 |
23 |
747 |
0.164 |
|
1×240 |
1.7 |
1.7 |
26 |
951 |
0.125 |
|
1×300 |
1.8 |
1.8 |
28 |
1162 |
0.100 |
|
1×400 |
2.0 |
1.9 |
32 |
1477 |
0.0778 |
|
1×500 |
2.2 |
2.0 |
35 |
1856 |
0.0605 |
|
1×630 |
2.4 |
2.2 |
40 |
2351 |
0.0469 |
|
1×800 |
2.6 |
2.3 |
44 |
||
Ưu điểm cốt lõi & Kịch bản ứng dụng
Cáp dẫn nhôm có đặc điểm là dây dẫn nhôm có độ tinh khiết cao,-không chỉ giảm tổn thất truyền tải điện mà còn giảm chi phí mua sắm, khiến cáp trở thành lựa chọn-hiệu quả về mặt chi phí cho người mua toàn cầu. Là Cáp bọc thép cao cấp chuyên nghiệp, cấu trúc áo giáp có thể tùy chỉnh (SWA/STA/AWA/ATA) của nó cung cấp khả năng bảo vệ cơ học chắc chắn, ngăn ngừa hư hỏng do tác động, nén và ăn mòn bên ngoài trong quá trình lắp đặt và vận hành. Sự kết hợp lớp cách điện XLPE kép và vỏ bọc PVC giúp tăng cường hiệu suất cách điện và chống mài mòn, đảm bảo truyền tải điện an toàn và ổn định ngay cả trong môi trường công nghiệp khắc nghiệt.
Với phạm vi tiết diện từ 1,5mm2–630mm2 và nhiều cấu hình lõi, Cáp dẫn nhôm có thể được điều chỉnh để đáp ứng nhu cầu cụ thể của các dự án LV, MV và HV. Cáp High Armor này được sử dụng rộng rãi trong các hệ thống phân phối điện, dự án điện mặt trời và nhà máy điện, cung cấp nguồn điện đáng tin cậy cho cả-dự án công nghiệp quy mô lớn và các kịch bản truyền tải điện từ nhỏ{4}}đến{5}}trung bình. Được hỗ trợ bởi các dịch vụ OEM & ODM và MOQ 100-mét, nó cung cấp các tùy chọn mua sắm linh hoạt và tiết kiệm chi phí cho người mua công nghiệp toàn cầu, giúp họ giảm chi phí dự án và nâng cao hiệu quả hoạt động.
